- Solid Edge 3D CAD
- 기계 설계 솔루션, 직관적 3D모델링을 통한 설계 혁신 가속화
Solid Edge는 설계자의 경험을 적용하여 설계 정확도와 제품 품질을 높여주는데 기여하는 사용자 중심의 3D CAD 소프트웨어 입니다.
생산성을 극대화하여 혁신에 집중하도록 함으로써 더 좋은 제품을 더 경제적으로 더 빨리 제작하도록 합니다.
Solid Edge의 독자적인 신기술을 비롯한 다양한 기능과 모듈이 여러분의 생산성 향상과 고급 설계를 지원해 드립니다.
Solid Edge 3D CAD 소프트웨어는 기능상 세 종류의 패키지로 제공되며 고객의 필요에 맞게 단계별로 구성되어 있습니다.
모든 패키지에 직관적인 Solid Edge 사용자 인터페이스를 채택하여 설계 과정의 속도가 빨라지며 즉각적인 생산성 향상이 가능합니다.
Solid Edge Premium
Solid Edge Premium은 강력한 설계 검증도구와 전기 배선, 파이핑 등의
Routing 기능을 제공하는 종합적인 3D 설계 솔루션입니다.
다양한 시뮬레이션 기능을 통해 실제 동작과 힘에 대한 성능 테스트를
할 수 있습니다.
Premium 제품 기능 안내를 확인해 보세요!
-

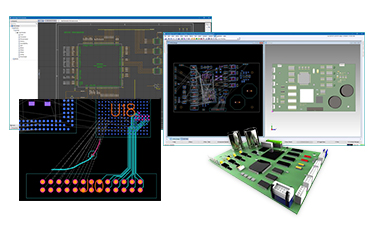

- PCB 협업
-
•
직관적인 최신 회로도 캡처
-
•
보조 PCB 레이아웃
-
•
동급 최고의 사용자 정의 대화식 스케치 라우팅
-
•
ECAD-MCAD 협업
-

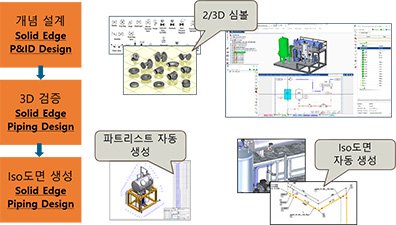

- Xpersroute(배관)
- 개념설계 → 3D검증 → 도면 제작 순으로 빠르고 정확한 파이프 배관 설계를 지원합니다.
특장점
-
•
DB기반 2/3D 심볼 지원 및 사용자화
-
•
목록, 보고서, BOM 자동 생성
-
•
2D ↔ 3D 선택 연동
-
•
P&ID 도면 기반 3D 구성품 자동생성
-
•
최적경로 추천 및 사용자 지정
-
•
케이블 트레이, HVAC, 덕트 적용
효과
-
•
심볼기반 빠른 P&ID, 3D 생성
-
•
3D 경로 최적화, 간섭 사전 검증
-
•
ISO, BOM, 파트리스트 정합 확보
-

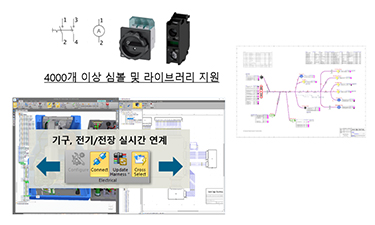

- 전기/전장 모듈 설계(별도 모듈)
- 전기 / 전장 모듈 설계를 기구에 실시간 반영하여 전기/전장 ↔ 기구 협업 설계를 구현합니다.
특장점
-
•
검증된 전문 EDA 솔루션이 Solid Edge 제품군 포함
-
•
P&ID, 하네스설계 → Solid Edge 3D화
-
•
내장된 설계 검증 기능
(전기, 시스템 동작 등) -
•
생성 후 실제 구조로 변환
효과
-
•
3D 기반 정확한 BOM, Cut-List 작성
-
•
전기/전장을 고려한 기구 융합 설계
-
•
기구, 하네스와 간섭체크
-
•
현장 포설을 위한 정확한 3D 경로 제공
-

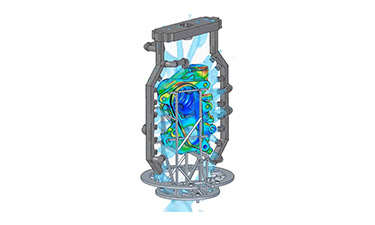

- 시뮬레이션
- 설계자용으로 구축됐으며, 해석 전문가용으로도 손색 없는 시뮬레이션 도구로 설계의 실제 움직임을 확인할 수 있습니다.
-

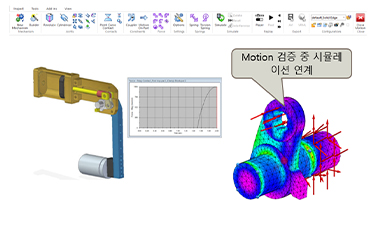

- Motion Simulation
- 어셈블리 환경에서 모션 기능을 활용하여 동적 간섭과 연계 시뮬레이션 검증을 수행합니다.
특장점
-
•
어셈블리 환경에서 기구 움직임 검증
-
•
어셈블리 조립조건 기반 자동 조인트 조건 생성 (수작업 지원)
-
•
기구 동적 간섭 검증 및 동영상 제작
-
•
응력 해석을 위한 경계 조건 설정 및 연계
효과
-
•
기구 움직임 사전 검증
-
•
시뮬레이션 연계로 기구 움직임 상에 발생될 수 있는 이슈 사전 검증
