- Solid Edge 3D CAD
- 기계 설계 솔루션, 직관적 3D모델링을 통한 설계 혁신 가속화
Solid Edge는 설계자의 경험을 적용하여 설계 정확도와 제품 품질을 높여주는데 기여하는 사용자 중심의 3D CAD 소프트웨어 입니다.
생산성을 극대화하여 혁신에 집중하도록 함으로써 더 좋은 제품을 더 경제적으로 더 빨리 제작하도록 합니다.
Solid Edge의 독자적인 신기술을 비롯한 다양한 기능과 모듈이 여러분의 생산성 향상과 고급 설계를 지원해 드립니다.
Solid Edge 3D CAD 소프트웨어는 기능상 세 종류의 패키지로 제공되며 고객의 필요에 맞게 단계별로 구성되어 있습니다.
모든 패키지에 직관적인 Solid Edge 사용자 인터페이스를 채택하여 설계 과정의 속도가 빨라지며 즉각적인 생산성 향상이 가능합니다.
Solid Edge Classic
![](/img/sub/cad02-1.jpg)
Solid Edge Classic은 표준 부품 라이브러리를 제공하며
설계 프로세스를 혁신적으로 개선할 수 있는 강력한 설계도구를
제곻하고 있습니다.
설계된 제품의 실사 렌더링을 통한 제품 이미지 추출과 설계자와
비설계자와의 커뮤니케이션을 위한 을
제공함으로써 설계 오류 및 협업의 혁신을 이룰 수 있습니다.
Classic 제품 기능 안내를 확인해 보세요!
-

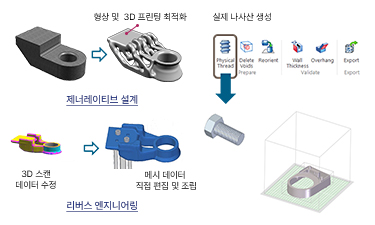

- 리버스 엔지니어링
- 최신 설계 / 제조 기법을 별도의 타 솔루션 필요없이 Solid Edge 내에서 지원합니다.
특장점
-
•
메시 모델 직접 오픈 및 수정, 편집
-
•
메시 모델 면 인식→Solid 모델 생성
-
•
메시 모델 활용 어셈블리 조립
-
•
다중조건 기반 최적화 형상 생성
-
•
3D 프린팅을 위한 편의 기능 지원
-
•
실제 나사산 생성, 모델 정렬
효과
-
•
강도를 유지한채로 재료비용 최소화
-
•
3D 프린터 연계 최적 형상 직접 제조
-
•
3D 스캔 데이터 활용 리버스 엔지니어링 실현
-

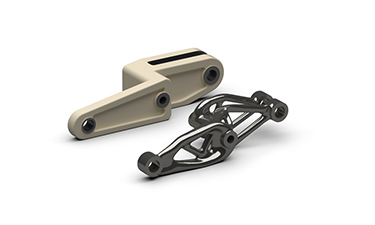

- 제너레이티브 설계 및 통합형 검증
-
•
최적의 설계에 빠르게 도달
-
•
여러가지 설계 대안 탐구
-
•
동일한 환경에서 CAD와 CAE 사용
-
•
품질 문제의 조기 발견
-

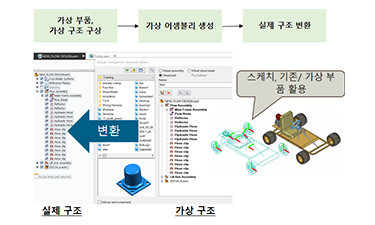

- 어셈블리 - 레이아웃 설계
- 어셈블리에서 가상의 레이아웃을 생성하여 빠른 구상설계를 지원합니다.
특장점
-
•
스케치, 기존 부품, 신규 부품 활용 가상의 레이아웃 생성
-
•
Drag & Drop으로 어셈블리, 구조 생성
-
•
형상이 없는 신규 부품 지원 채번 로직 지원
-
•
생성 후 실제 구조로 변환
효과
-
•
빠르게 제품 레이아웃 생성
-
•
스케치, 기존부품 활용 어셈블리 배치 및 검증
-
•
컨셉 BOM으로 활용
-

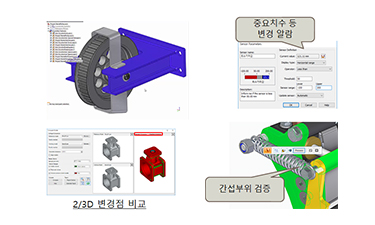

- 어셈블리 구역 관리
- 동기식 기술로 어셈블리 일괄 편집이 가능하며 다양한 설계 검증 기능을 지원합니다.
특장점
-
•
어셈블리 부품 일괄 수정
-
•
동적, 정적 간섭체크
-
•
센서 기반 치수 변경 알람
-
•
모션 / 시뮬레이션으로 형상 검증
-
•
3D 모델, 2D 도면 비교 검토
효과
-
•
빠른 설계 수정
-
•
의도하지 않은 설계변경 인지 및 간섭으로 인한 설계 오류 사전 검증
-

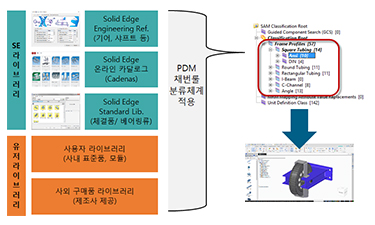

- 라이브러리 지원 및 관리
- Solid Edge의 다양한 라이브러리를 Teamcenter 분류체계 기반으로 활용 / 관리합니다.
특장점
-
•
공학적 계산이 필요한 요소품 작성
(기어, CAM, 샤프트 등) -
•
체결품, 피팅류 라이브러리 지원
-
•
메이커별 온라인 카달로그 지원
-
•
라이브러리의 PDM 채번룰 적용
(Teamcenter, Solid Edge Data Management) 효과
-
•
공학변수 입력으로 요소품 설계
-
•
다양한 라이브러리 활용 및 자체 분류체계 적용
-
•
TC내 저장 시 채번률 적용
-

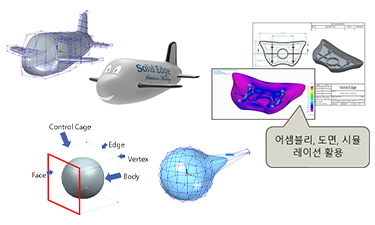

- 서브 디비전 모델링
- 파트환경에서 면, 모서리, 꼭지점 등을 활용, 쉽고 빠르게 자유로운 형상을 디자인 할 수 있습니다.
특장점
-
•
면, 모서리 등을 활용한 형상 디자인
-
•
동기식, 순서지정 방식 지원
-
•
도면, 어셈블리, 시뮬레이션 활용
-
•
기본 형상 지원 (직육면체, 콘, 원통 등)
-
•
면 분할, 대칭 형상 지원
효과
-
•
플랫폼 이동없이 Solid Edge에서 자유곡면 모델 생성
-
•
기존 설계, 어셈블리 내 활용
