- NX 3D CAD
- 기계 설계 솔루션, 직관적 3D모델링을 통한 설계 혁신 가속화
NX는 설계자의 경험을 적용하여 설계 정확도와 제품 품질을 높여주는데 기여하는 사용자 중심의 3D CAD 소프트웨어 입니다.
생산성을 극대화하여 혁신에 집중하도록 함으로써 더 좋은 제품을 더 경제적으로 더 빨리 제작하도록 합니다.
NX의 독자적인 신기술을 비롯한 다양한 기능과 모듈이 여러분의 생산성 향상과 고급 설계를 지원해 드립니다.
NX 3D CAD 소프트웨어는 기능상 세 종류의 패키지로 제공되며 고객의 필요에 맞게 단계별로 구성되어 있습니다.
모든 패키지에 직관적인 NX 사용자 인터페이스를 채택하여 설계 과정의 속도가 빨라지며 즉각적인 생산성 향상이 가능합니다.

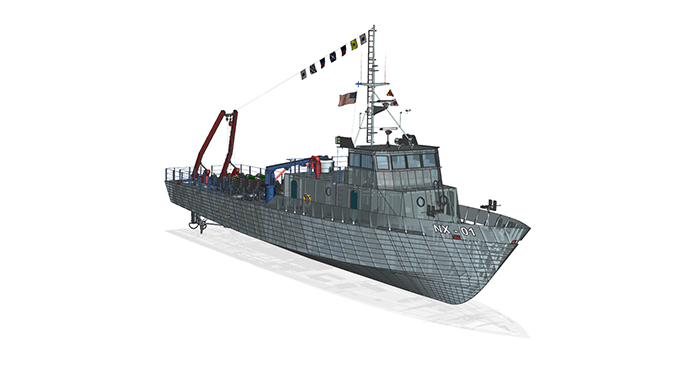

NX Mach3
![](/img/sub/cad02-2.jpg)
NX는 강력한 설계 검증도구와 전기 배선, 파이핑 등의
Routing기능을 제공하는 종합적인 3D 설계 솔루션입니다.
다양한 시뮬레이션 기능을 통해 실제 동작과 힘에 대한
제품 성능 테스트를 할 수 있습니다.
Mach3 제품 기능 안내를 확인해 보세요!
-

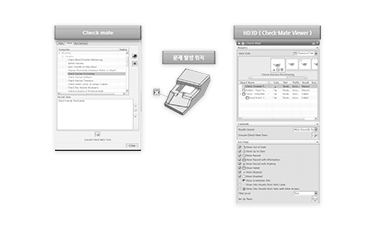

- NX Check-Mate Consumer
- Checkmate에서 Check하는 항목의 회사의 표준에 맞게 Customizing을 하는 역할을 합니다.
-
•
주요 검토 항목을 회사의 표준에 맞게 Customizing 합니다.
-
•
Checkmate Viewer는 무상으로 제공 됩니다.
-
•
Report기능을 할 수 있게 Customizing 합니다.
-
•
Modeling기능이 있는 Module이 있으면 됩니다.
-
•
개발용 Module이며 Runtime을 포함 합니다.
-

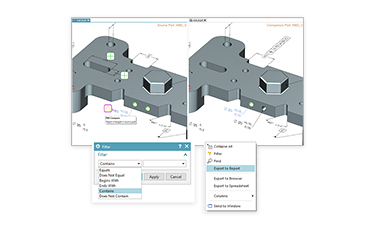

- PMI Compare
- 두 개의 네이티브 NX파트 또는 관리 모드에서 두 개의 수정본 사이의 PMI 및 모델 보기 데이터 비교
-
•
완벽하게 통합된 대화형 비교 탐색기
-
•
시각적인 심문을 위해 표시된 여러 부분
-
•
변경된 객체에 대한 시각적 링크가 있는 HD3D
-
•
다양한 보고 옵션
-
•
설계 변경으로 인해 발생할 수 있는 제조 오류를 제거하십시오.
변경 사항을 빠르고 쉽게 확인하여 PMI 및 모델보기 확인 시간을 대폭 단축합니다.
-

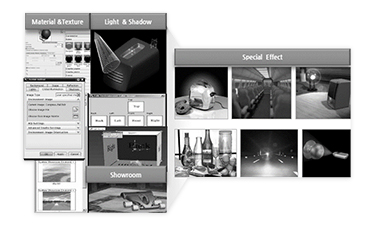

- Render / Visualize shape
- Texture, Material 및 특수 효과를 포함하여 실사에 가까운 Rendering을 제공합니다.
-
•
Material, Texture를 Template를 구성하여 손쉽게 다른 Part에서 이용할 수 있습니다.
-
•
주위 환경을 정의하는 Showroom을 구성할 수 있으며 이는 다른 Part에서 Template로 이용할 수 있습니다.
-
•
Fog, Depth queuing, Light Scattering, Glowing등의 특수 효과를 지원 합니다.
-
•
Dynamic Shadow를 지원 합니다.
-

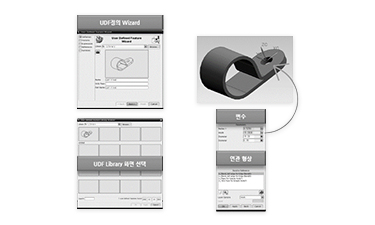

- NX User-Defined Features(UDF)
- NX는 Feature Library 구축을 위한 User Defined Feature 기능을 제공하여 다양한 종류의 형상을 쉽게 만들어 내어 재사용 할 수 있습니다.
-
•
생성 Wizard를 통하여 UDF를 정의할 때 사용합니다.
-
•
사용자는 이 Module이 필요 없습니다.
-
•
Graphic과 함께 제공되므로 형상 선택 시 도움이 됩니다.
-
•
연관 Geometry를 선택하므로 Feature와의 연관을 걸 수 있습니다.
-
•
Explode기능으로 Group된 Feature를 깨서 부분 수정을 할 수 있습니다.
-

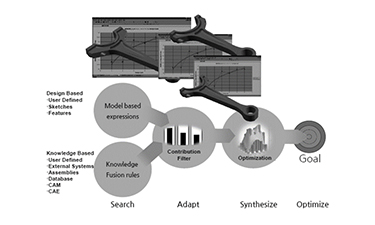

- Optimization Wizard
- Geometry, 변수, 속성 등의 Goal을 만족하는 최적의 값을 찾아 주어 설계의 의사결정을 쉽게 합니다.
-
•
KF를 이용한 간략한 Optimization 도구입니다.
-
•
Geometry, 변수, 속성값 등의 Goal을 정의하며 이의 값을 만족시키는 값을 찾아 줍니다.
-
•
각 선택한 변수 값의 Contribution을 Graph로 보여 줍니다.
-
•
값은 Spreadsheet로 저장됩니다.
-

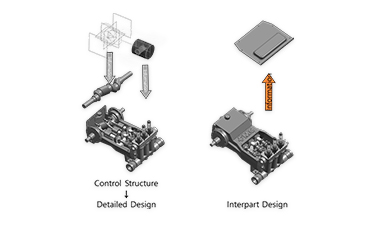

- NX WAVE Control
- Master Model 또는 Top-Down / Bottom-Up 설계 방식에서 관련된 객체(Point/Composite Curve/Datum/Surface etc.)들을 상호 연동하여 연관설계가 가능하며, 각각 연관성이 부여된 객체의 분석을 통하여 설계자의 의도를 빠르게 파악할 수 있습니다.
-
•
Wave Link Browser를 통한 객체간 연관성 확인 가능.
-
•
History Tree상에서 연관성의 재설정이 가능
-
•
Master Part 또는 모체가 되는 Part변경 시 연관성 부여 후 연관 수정 가능.
