- NX 3D CAD
- 기계 설계 솔루션, 직관적 3D모델링을 통한 설계 혁신 가속화
NX는 설계자의 경험을 적용하여 설계 정확도와 제품 품질을 높여주는데 기여하는 사용자 중심의 3D CAD 소프트웨어 입니다.
생산성을 극대화하여 혁신에 집중하도록 함으로써 더 좋은 제품을 더 경제적으로 더 빨리 제작하도록 합니다.
NX의 독자적인 신기술 NX를 비롯한 다양한 기능과 모듈이 여러분의 생산성 향상과 고급 설계를 지원해 드립니다.
NX 3D CAD 소프트웨어는 기능상 세 종류의 패키지로 제공되며 고객의 필요에 맞게 단계별로 구성되어 있습니다.
모든 패키지에 직관적인 NX 사용자 인터페이스를 채택하여 설계 과정의 속도가 빨라지며 즉각적인 생산성 향상이 가능합니다.

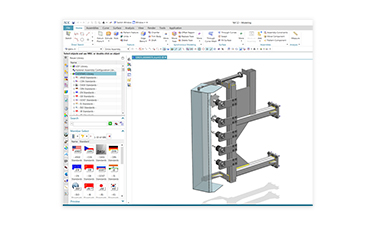

NX Mach1
![](/img/sub/cad02.jpg)
NX는 강력한 3D 디자인 기능, 성능 및
사용 편의성을 제공하며 생성된 파트 어셈블리에 대해
2D도면 생성의 편리성을 제공합니다. 또한 복잡한 판금에 대한
모델링 플랫 패턴 및 용접 어셈블리 생성 도구를 제공합니다.
설계된 제품에 대한 간단한 응력 및 유동해석, 제품의 환경 영향 평가도구를
제공함으로써 향상된 설계 생산성을 느낄 수 있습니다.
Mach1 제품 기능 안내를 확인해 보세요!
-
- Solid Modeling
- 일반적인 Parametic Modeling 작업에 사용, 2/3D Wireframe model, swept, revolve등의 Boolean operation 및 Basic parametic 수정작업 기능 제공
-

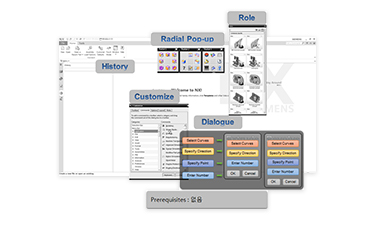

- Gateway
- NX의 UI를 이루는 가장 기본이 되는 Module로써 모든
작업 시 사용 -
•
NX file Open 및 신규 Part, Drawing 생성
-
•
Rotate/Move/Pan 등의 Mouse Action
-
•
Menu Customizing
-
•
다중 Graphic window를 지원
-
•
화면의 Display 상태를 변경 가능
-

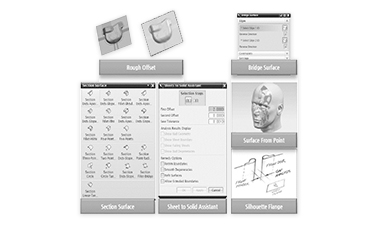

- NX Freeform Modeling
- 향상된 Freeform 기능을 제공합니다.
-
•
Topology에 관계없이 Offset이 가능한 Rough Offset기능을 제공 합니다
-
•
면과 면 사이를 Direct로 이으며 Drag하여 형상을 수정 할 수 있는 Bridge Surface기능을 제공합니다.
-
•
두 면 사이의 다양한 조건을 주어 연결하는 Surface를 Section
Surface기능을 제공합니다. -
•
Sheet의 Topology를 Check하며 Solid화 할 수 있는 Sheet to Solid Assistant기능을 제공합니다.
-
•
Point로부터 면을 생성하는 Surface from Point기능을 제공합니다.
-
•
Edge에 Flange를 생성하는 Silhouette Flange기능을 제공합니다.
-

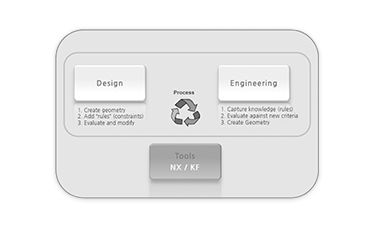

- Knowledge Fusion Runtime
- Knowledge Fusion으로 설계된 Customization Program을 실행할 때 사용되는 Runtime Module 입니다.
-
•
User Program의 Runtime Module입니다.
-
•
KF를 이용한 Program의 Runtime입니다.
-

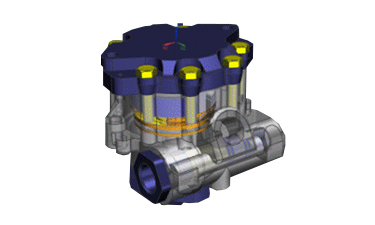

- Advanced Assembly Modeling
- Part를 조립하는 과정을 지원하며 조립체의 Animation과 각 Part간의 Link를 주어 연관성을 줄 때 사용합니다.
-

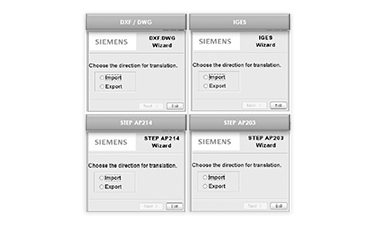

- Translator
- Knowledge Fusion으로 설계된 Customization Program을 실행할 때 사용되는 Runtime Module 입니다.
-
•
AUTOCAD Dxf / Dwg를 입,출력 합니다.
-
•
2D IGES, 3D IGES를 입출력 합니다.
-
•
STEP AP203/AP214를 입출력 합니다.
-
- 3D ContentCentral
- 수많은 SOLIWORKS 사용 고객들이 제공하는 3D 설계
data DB제공
-

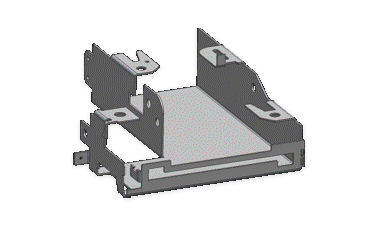

- 판금 설계
- 판금 설계를 위한 펼침 굽힘, 플랜지 K-Factor, 연신율
제공 등을 통한 판금 파트 설계
-

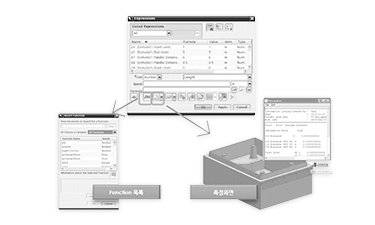

- NX Quick Checker
- Measuring한 정보와 단위계, 다양한 Function 목록이 내장되어 이를 재사용함으로써 빠른 설계를 가능케합니다.
-
•
형상의 측정결과를 변수로 저장하여 사용합니다.
-
•
단위계를 Check하여 맞추어 줍니다.
-
•
다양한 수학 공식을 내장하고 있습니다.
-
•
각종 Engineering Function을 내장하고 있습니다.
-
•
사용자 정의 Function을 만들어 사용할 수 있습니다.
